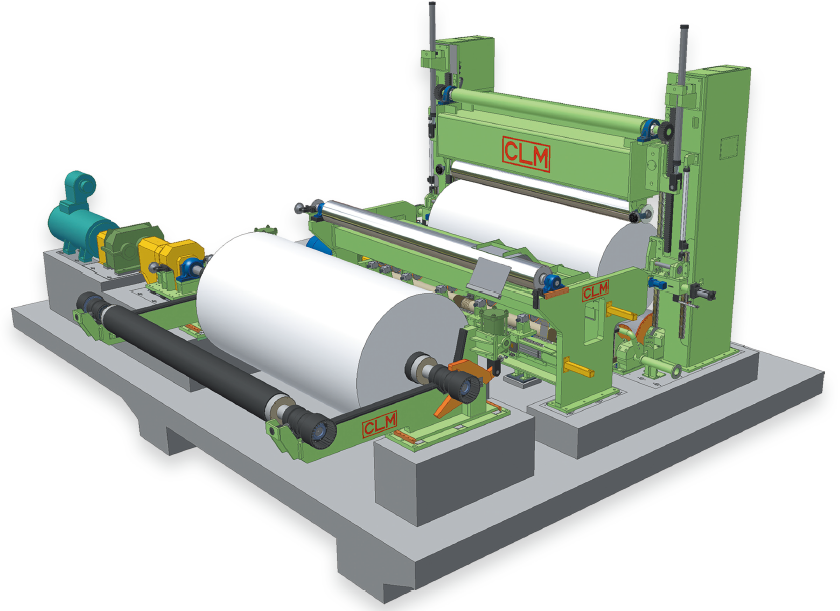

型號：雙輥式複捲機CLM-3000
設計車速：2500 m/min
卷紙幅寬：Up to 6600 mm
卷紙直徑：Up to 1800 mm
原紙輥直徑：Max. 2500 mm
裁切寬度：Min. 350 mm



NC分條刀系統
1. 分條刀裝置具有高穩定性，刀架設計穩固並且很窄的間隙，從而可以避免紙粉累積在此處，保證裁紙的品質。
2. 上下傳輸杆由一個伺服馬達驅動同步移動，延長分條刀的磨刀間隔及使用壽命。
3. 分條刀自動定位可以在1分鐘內完成，提高效率，並且安全性大大提高。
4. 該裝置也可以手動定位。



展開輥
1. 該展開輥為分節式，弧度可以通過各個萬向節進行調整。
2. 它位於卷紙輥的前面，可以把所裁切的紙幅分開。



無芯軸夾頭
1. 該複卷機為無芯夾頭系統設計，並且上下移動由油壓缸驅動，工作時夾頭處於浮動狀態。
2. 頂芯可以自動與手動兩種方式定位。



騎輥
1. 騎輥包含一個機架及兩三節分段輥，取決於複卷機寬度。
2. 該騎輥上下移動由油壓缸驅動，線壓可以實現自動控制，不同種類的紙可以設定不同的線壓。
3. 保證良好的卷紙品質。



原紙輥離合器
退卷機配有一個離合器，該離合器把退紙輥的刹車與原紙軸結合在一起。



退卷機
前後移動距離：±50mm
空的卷軸更換容易



液壓系統
油壓馬達、各種電磁閥及各個控制元件
安裝在此液壓站上。



控制系統
1. 該控制系統包含可程式設計控制器及人機界面等。
2. 所有的操作可以在此操作臺上完成。
3. 複卷機各部位的狀態均可顯示在人機界面上。



型號：雙輥式複捲機CLM-1000
設計車速：1200 m/min
卷紙幅寬：Up to 3200 mm
卷紙直徑：Max. 1500 mm
原紙輥直徑：Max. 2200 mm
裁紙寬度：Min. 380 mm



型號：單輥式複捲機CLM-CT3000
設計車速：2000 m/min
卷紙幅寬：Up to 6600 mm
卷紙直徑：Max. 1500 mm
原紙輥直徑：Max. 2500 mm
裁紙寬度：Min. 380 mm

【主要特性】
單輥複卷機的卷紙輥由單個底輥支撐，從而卷紙輥的本身重量對卷紙緊度不會產生影響。
最大卷紙直徑比雙輥複卷機大，尤其是卷低定量的紙；由於各個卷紙輥是分開的，因此卷紙的參數如：線壓等可以分別設定與控制。可以保證高的卷紙質。



型號：衛生紙複捲機CLM-CL100
設計車速：600 m/min
卷紙幅寬：Up to 2800 mm
卷紙直徑：Max. 1250 mm
原紙輥直徑：Max. 1500 mm
裁紙寬度：Min. 100 mm

【用途】
適用於衛生紙、面紙、餐巾紙等。
【主要特性】
．原紙及成品採油壓缸升降，操作簡單。
．分條採用上下圓刀，加裝展開輥，成品保證分開。
．複卷使用雙輥表面卷取，可做大直徑分條。
．採用變頻馬達並配合電子長度控制器，可自動停車。
．可加裝壓光設備。



型號：衛生紙複捲機CLM-CL200
設計車速–DESIGN SPEED ：1100 m/min
卷紙幅寬–WINDING WIDTH ：Up to 5600 mm
卷紙直徑–WINDING DIA. ：Max. 2600 mm
原紙輥直徑–UNWINDER ROLL DIA. ：Max. 1250 mm
裁紙寬度–SLITTING WIDTH ：Min. 100 mm

【主要特性】
．原紙及成品採油壓缸升降，操作簡單。
．分條採用上下圓刀，加裝展開輥，成品保證分開。
．複卷使用雙輥表面卷取，可做大直徑分條。
．採用變頻馬達並配合電子長度控制器，可自動停車。
．可加裝壓光設備。
